使用安益谱 7700 气质联用仪对 6 种塑料颗粒的组分进行分离鉴定，质谱扫描方式全扫，根据谱库检索结果进行定性。

安益谱7700单四极杆气相色谱质谱联用仪

 实验条件

顶空气相色谱质谱联用法条件 进样方式：顶空进样；顶空平衡温度：80℃；顶空传输线温度：110℃；顶空定量环温度： 120℃；顶空平衡时间：30min；压力平衡时间：1min；进样时间：0.8min。气相色谱柱： HP-5MS 30m×0.25mm×0.25µm；进样口模式：分流；分流比：10：1；进样口温度： 250℃；柱流速：1.0mL/min（恒流）；升温程序：40℃（1min）10℃/min 250℃（8min）。 离子源温度：240℃；传输线：250℃； 溶剂延迟：3.5min；

直接进样气相色谱质谱联用法条件

进样方式：直接进样；进样量：1µL；气相色谱柱：HP-5MS 30m×0.25mm×0.25µm；进样 口模式：不分流；进样口温度：250℃；吹扫时间：1min；吹扫流量：50mL/min；柱流 速：1.0mL/min（恒流）；升温程序：40℃（1min）10℃/min 250℃（8min）。离子源温度： 240℃；传输线：250℃； 溶剂延迟：3.5min；

实验结果

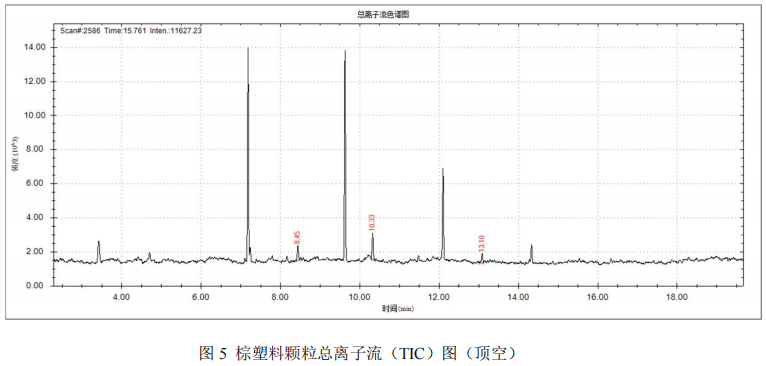

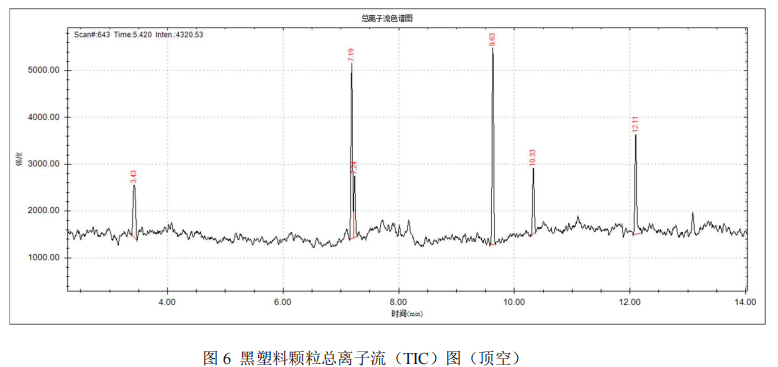

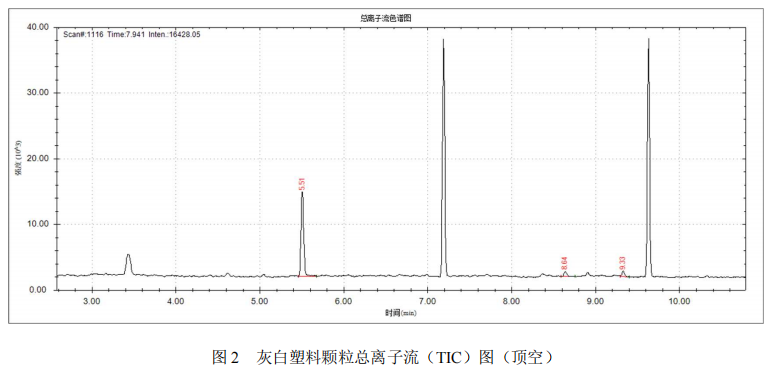

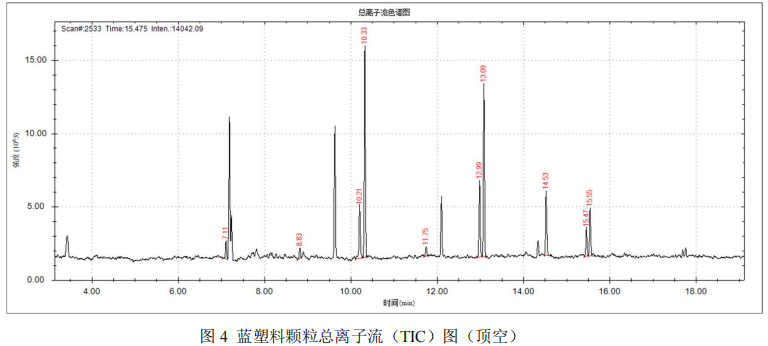

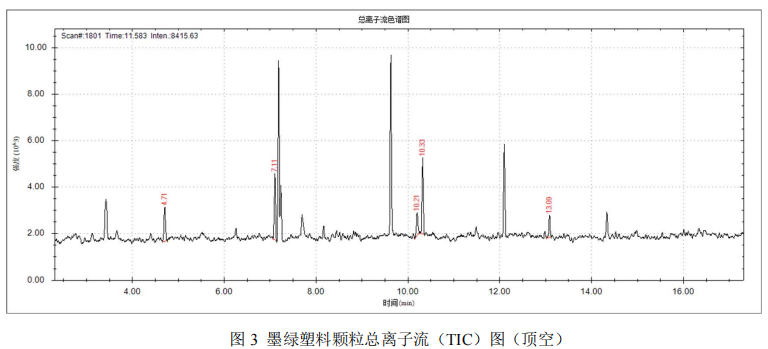

分别称取各塑料颗粒约 1g，分别放入各顶空瓶中，密封，进行分析。各塑料颗粒总离 子流图见图 1-图 6

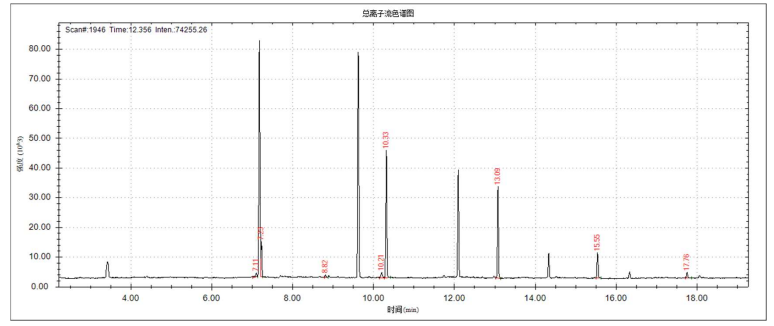

图 1 白塑料颗粒总离子流（TIC）图（顶空）

从顶空和萃取直接进样两种方法的结果可以看出：白色、墨绿色、蓝色、棕色、黑色 塑料颗粒的挥发性成分主要为烷烃类，灰白色塑料颗粒挥发性成分主要为苯系物类。顶空 方法和萃取的方法测出的塑料颗粒中挥发性成分物质种类基本一致，顶空方法相比于萃取 的方法操作简单，但萃取的方法能更好的萃取出塑料颗粒物中的挥发性成分，使得沸点相 对较高含量相对较低的挥发性成分也可以被很好的检测出来。

返回上一页
