安益谱 GC-MS 7700在线监测116 种大气挥发性有机物（VOCs）通过采用116种VOCs混合标样进行测试，用标气稀释仪稀释到一定浓度，内标法定量。按照自动监测系统的验收、《环境空气挥发性有机物气相色谱连续监测系统技术要求及检测》（HJ 1010-2018）以及《关于印发<国家环境空气监测网环境空气挥发性有机物连续自动监测质量控制技术规定（试行）>的函》（总站气函[2019]785号）所述相关规定，对标准曲线、方法检出限、准确度、精密度等指标进行测试与评价。

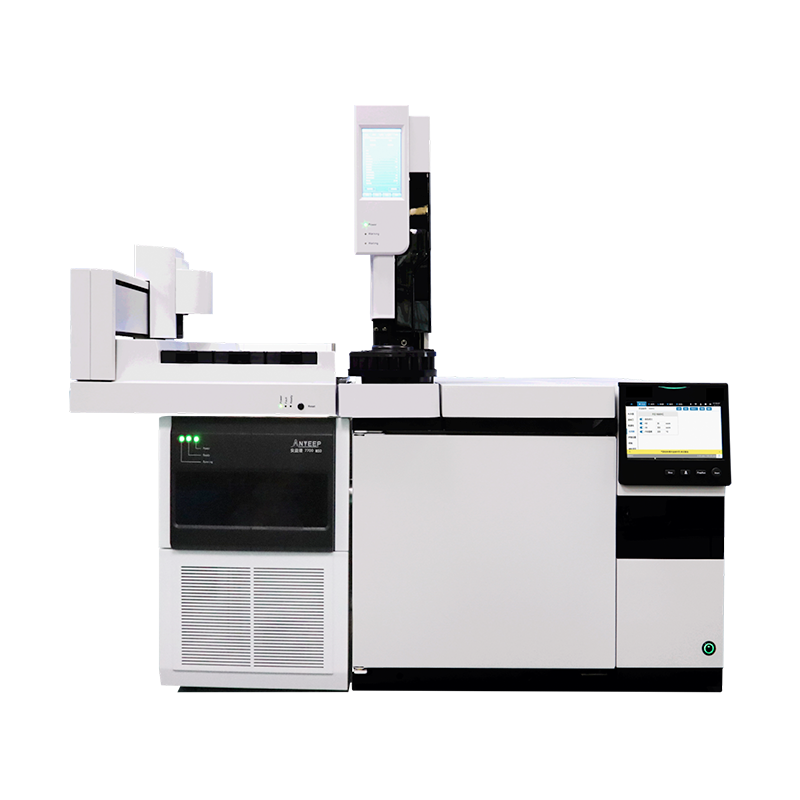

安益谱7700单四极杆气相色谱质谱联用仪

116种VOCs在线GC-MS监测方法

• 大气预浓缩装置条件

1.TT24-7条件

模式：连续采样模式

冷阱吹扫时间：2min

2.冷阱解析条件

低温：-20℃

高温：300℃

保持时间：5min

分流流量：5mL/min

传输线/采样管线温度：180℃

3.采样条件

流量：12mL/min

采样时间：50min

4.低温除水Kori 参数

低温：-25℃

高温：300℃

吹扫：5min

吹扫流量：50mL/min

• 气相条件

色谱柱1型号：DB-624  60m×0.32mm×1.8um

色谱柱2型号：HP-AL/S 50m×0.32mm×5um

色谱柱3（阻尼柱）型号：0.59m×0.1mm

阻尼柱：0.59m×0.1mm

载气：恒压模式

进样口压力：39.70psi

辅助气：恒压模式

辅助气压力：26.54psi

程序升温：40℃，保持6min，以10℃/min升温到115℃，以15℃/ min升温到150℃，保持5min，以20℃/ min升温到190℃，保持26min，共48.83min

事件：阀1：初始关，8.35min后开

116种VOCs在线GC-MS监测结果分析

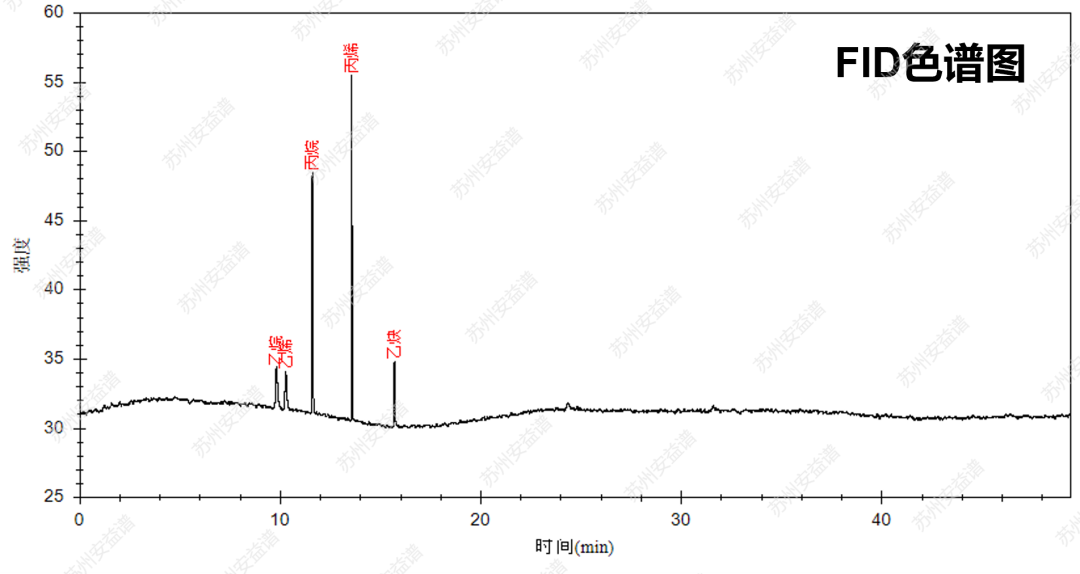

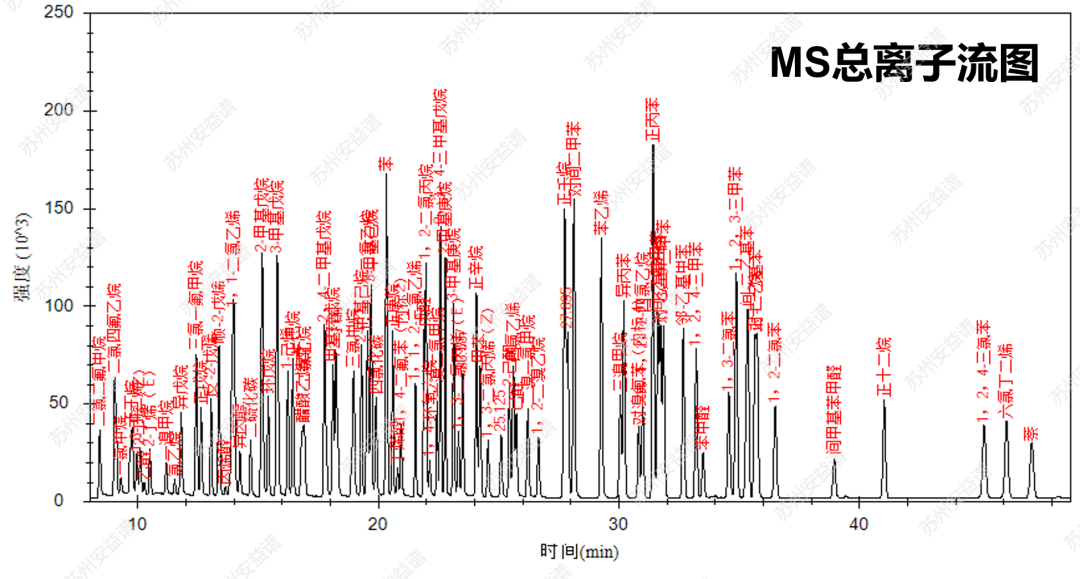

FID色谱图与MS总离子流图

由上述FID色谱图与MS总离子流图中可见，目标物质均可检出，且分离度较好

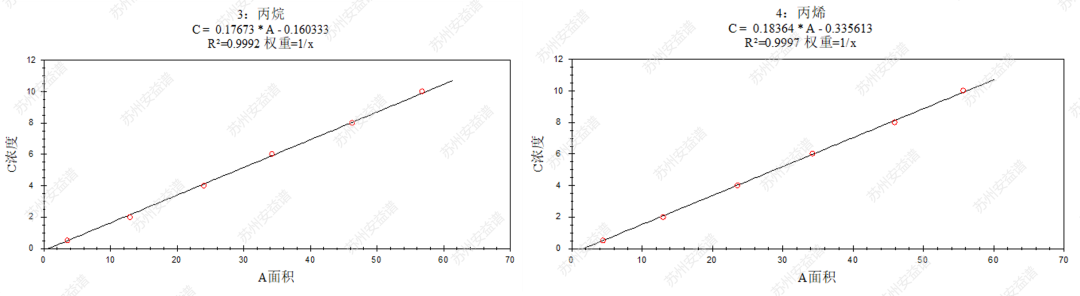

FID校正曲线

5种指标化合物在0.5nmol/mol~10nmol/mol范围内线性相关系数(R²)均大于0.999，远优于指标限定的0.98，满足系统测试要求；上图举例为丙烷、丙烯的校正曲线

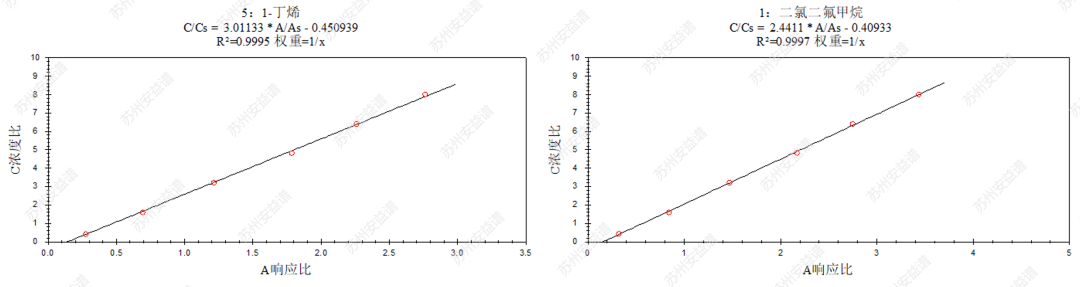

MS校正曲线

111种指标化合物在0.5nmol/mol~10nmol/mol范围内线性相关系数(R²)均大于0.999，远优于指标限定的0.98，满足系统测试要求；上图举例为1-丁烯、二氯二氟甲烷的校正曲线

本方法采用Anyeep 7700 GCMS 来测定116 种大气挥发性有机物（VOCs），经过一系列系统性的测试，结果显示上述各项数据所有测试项目均满足相关标准所述的测试要求，测试结果均优于其规定值，本方法能够满足连续监测要求且测试数据符合要求。
