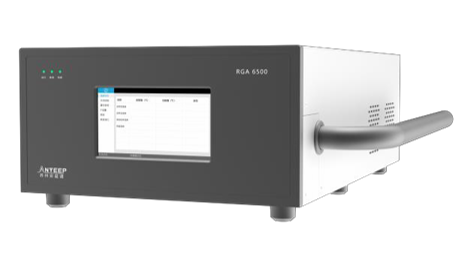

小分子气体分析质谱 RGA6500：性能解析与应用价值
在半导体制造、真空设备检漏、环境气体监测、材料科学等领域，小分子气体（如 H₂、O₂、N₂、CO、CO₂、CH₄等）的精准分析至关重要，其成分、纯度及微量杂质含量直接影响生产工艺稳定性、产品质量与实验结果可靠性。小分子气体分析质谱 RGA6500 凭借独特的硬件设计、高效的进样与电离系统及精准的质量筛选技术，成为小分子气体分析领域的得力工具，为各行业气体检测需求提供专业解决方案。
一、核心硬件构造：奠定稳定分析基础
（一）全金属不锈钢质谱腔体
RGA6500 采用全金属不锈钢材质打造质谱腔体，这一设计具有多重优势。首先，不锈钢材质具备出色的化学稳定性，能有效抵抗小分子气体（尤其是腐蚀性气体如 HCl、NH₃等）的侵蚀，避免腔体被腐蚀导致的气体吸附、泄漏等问题，保障仪器长期稳定运行。其次，腔体最高可加热至 200℃，高温环境可显著减少小分子气体在腔体壁面的吸附残留 —— 许多小分子气体（如 H₂O、CO₂）在常温下易吸附于金属表面，而高温能打破气体分子与腔体壁面的吸附作用力，降低残留气体对检测结果的干扰，确保分析数据的准确性。此外，不锈钢腔体的高密封性也为后续真空环境的建立提供了良好基础，减少外界气体渗入对检测的影响。
（二）高效真空系统
真空环境是质谱分析的核心前提，RGA6500 配备 “无油隔膜泵 + 高性能涡轮分子泵” 的二级真空系统，可快速构建并维持满足小分子气体分析需求的高真空环境。
- 无油隔膜泵：作为前级真空泵，其采用无油设计，避免了传统油泵因油污挥发导致的真空污染问题 —— 油污挥发产生的有机蒸汽若进入质谱腔体，会与小分子气体竞争电离，干扰检测信号，甚至污染离子源与质量分析器。无油隔膜泵能稳定提供低真空基础（通常可达 10⁻² Pa 级别），为后续涡轮分子泵的启动与高效运行创造条件。
- 高性能涡轮分子泵：作为主真空泵，其抽速高、极限真空度高（可达到 10⁻⁷ Pa 甚至更低级别），能快速将腔体真空度提升至小分子气体电离与分离所需的高真空状态。高真空环境可减少气体分子间的碰撞概率，避免小分子气体离子在传输过程中因碰撞而损失，同时降低背景气体（如空气组分）对目标气体检测的干扰，提升仪器灵敏度。
- 全量程真空规：仪器配备的全量程真空规可实时监测并显示真空系统的压力变化，覆盖从大气压到高真空的全压力范围。操作人员通过真空规数据，能精准掌握仪器真空状态，及时判断真空系统是否正常运行（如是否存在泄漏、泵体是否故障），便于快速排查问题，保障分析过程的连续性与稳定性。
二、进样与电离系统：精准捕获目标气体
（一）灵活高效的进样方式
RGA6500 针对不同小分子气体样品的特性，设计了两种专业进样方案，满足多样化检测需求：
- 外置加热套不锈钢管进样：不锈钢管外置最高 350℃的加热套，适用于易冷凝、高沸点的小分子气体（如高浓度 H₂O、低碳烷烃混合物）或含微量易吸附杂质的气体样品。350℃的高温加热可防止气体在进样管内冷凝 —— 部分小分子气体（如 H₂O 在低温下易凝结成液态，堵塞进样管），同时减少气体在进样管内壁的吸附残留，确保样品能完整、均匀地进入质谱腔体。不锈钢管的化学稳定性与高密封性，也能避免进样过程中样品被污染或泄漏。
- 石英毛细管进样：石英毛细管具有化学惰性强、热稳定性好的特点，适用于微量、低浓度小分子气体样品（如半导体制造中的痕量杂质气体、环境中的微量有害气体）。毛细管的细孔径（通常为几十至几百微米）可实现样品的微量、精准进样，避免大量样品进入腔体导致真空度骤降；同时，石英材质不易吸附小分子气体，能减少样品损失，保障检测的灵敏度与准确性。两种进样方式可根据实际样品需求灵活切换，拓宽了仪器的应用范围。
（二）开放式电子轰击离子源（EI 源）
小分子气体的有效电离是质谱分析的关键步骤，RGA6500 采用开放式电子轰击离子源，针对小分子气体的电离特性进行优化。其工作原理为：通过灯丝发射高能电子（通常为 70eV 标准电离能量），电子与进入离子源的小分子气体分子发生碰撞，打破气体分子的化学键，使分子电离成带正电的离子（如 H₂→H₂⁺、CO→CO⁺）。
开放式设计的优势在于：离子源内部空间开阔，小分子气体能均匀分布并与电子充分碰撞，电离效率高；同时，开放式结构便于清洁与维护，减少离子源内残留气体对后续样品检测的干扰。对于小分子气体而言，70eV 的电子能量能使其产生特征性强的离子碎片 —— 不同小分子气体的离子碎片质荷比（m/z）具有独特性（如 H₂⁺为 2 m/z、O₂⁺为 32 m/z、CO⁺为 28 m/z），这些特征离子为后续质量筛选与定性分析提供了清晰的 “分子指纹”。
三、质量筛选与信号输出：精准识别与定量
（一）全金属双曲面四极杆质量分析器
RGA6500 采用全金属双曲面四极杆作为质量分析器，这是实现小分子气体精准分离与筛选的核心部件。双曲面四极杆由四根平行的金属杆组成，通过在杆上施加特定频率与幅值的射频电压和直流电压，形成周期性变化的电场。当小分子气体离子进入四极杆电场后，只有质荷比（m/z）符合特定条件的离子能在电场中稳定振荡并通过四极杆，到达后续检测器；而质荷比不符合的离子则会因振荡不稳定而撞击四极杆壁面，被中和消除。
全金属材质的双曲面四极杆具有以下优势：一是机械稳定性高，双曲面结构能精准控制电场分布，减少因杆体变形导致的电场不均，确保离子筛选的准确性；二是耐高温与化学稳定性强，可耐受离子源工作时的热量传导，同时抵抗小分子气体离子的轰击与腐蚀，延长使用寿命；三是质量分辨率高，能有效区分质荷比相近的小分子气体离子（如 N₂⁺与 CO⁺的质荷比均为 28 m/z，通过优化四极杆电压参数，可实现二者的有效分离），避免误判。
（二）电子倍增器信号放大输出
经过四极杆筛选的小分子气体离子，最终到达电子倍增器进行信号检测与放大。电子倍增器通过 “二次电子发射” 原理，将微弱的离子信号转化为可测量的电信号：当离子撞击倍增器的阴极时，阴极发射二次电子，二次电子在倍增器内部的多级电极间被逐级加速并倍增，最终形成较强的电流信号。
这一过程能将微弱的离子信号（尤其是低浓度小分子气体产生的少量离子）放大数个数量级，使仪器能检测到痕量（甚至 ppb 级别）的小分子气体。同时，电子倍增器的响应速度快、线性范围宽，既能快速捕捉瞬时的气体成分变化（如真空设备的突发性泄漏），也能准确测量不同浓度范围的小分子气体，满足定量分析需求。放大后的电信号经数据处理系统转换为质谱图（以质荷比为横坐标，信号强度为纵坐标），操作人员可通过质谱图直观识别小分子气体的种类，并根据信号强度与标准曲线计算其浓度。
四、应用场景与核心优势
（一）典型应用场景
- 半导体制造领域：在半导体芯片制造过程中，腔室环境中的小分子气体（如 O₂、H₂O、CO、CH₄）会影响晶圆的沉积、刻蚀等工艺，导致芯片缺陷。RGA6500 可实时监测半导体设备腔室的气体成分，检测痕量杂质气体含量，确保工艺环境符合要求；同时，可用于设备检漏，快速定位泄漏点（如检测到空气中的 N₂、O₂浓度异常升高，可判断存在泄漏）。
- 真空设备维护：对于真空镀膜机、真空干燥箱等真空设备，RGA6500 可通过分析腔体残留气体成分，判断真空系统是否存在泄漏、泵体是否故障，或腔体是否有污染物残留，指导设备维护与保养。
- 环境气体监测：在工业尾气、室内空气等环境中，RGA6500 可检测 H₂S、NH₃、CO 等有害小分子气体的浓度，为环境质量评估与污染治理提供数据支持。
- 材料科学研究：在材料表征实验中（如金属材料的氧化研究、高分子材料的热解气体分析），RGA6500 可实时检测材料反应过程中释放的小分子气体，分析反应机理与材料性能。
（二）核心优势
- 高准确性与低干扰：全金属不锈钢腔体的高温除残设计、高效真空系统及双曲面四极杆的高分辨率，共同减少了气体吸附、背景干扰与离子重叠问题，确保检测结果准确可靠。
- 高灵敏度与宽检测范围：开放式 EI 源的高效电离、电子倍增器的信号放大功能，使仪器能检测到 ppb 级别的痕量小分子气体；同时，全量程真空规与灵活的进样方式，使其可覆盖从微量到常量的气体浓度检测范围。
- 稳定性与易用性：无油真空系统减少了污染与维护成本，全金属部件提升了仪器耐用性；实时真空监测与直观的质谱数据输出，降低了操作难度，便于操作人员快速掌握仪器状态与分析结果。
五、总结
小分子气体分析质谱 RGA6500 通过全金属不锈钢腔体、高效真空系统、灵活进样方式、开放式 EI 源及双曲面四极杆等核心设计，构建了一套针对小分子气体的专业分析解决方案。其在准确性、灵敏度、稳定性上的优势，使其能满足半导体、真空设备、环境监测、材料科学等多领域的小分子气体分析需求，为工业生产的工艺控制、设备维护及科学研究的实验分析提供了有力的技术支撑，助力相关行业提升产品质量与研究效率。
