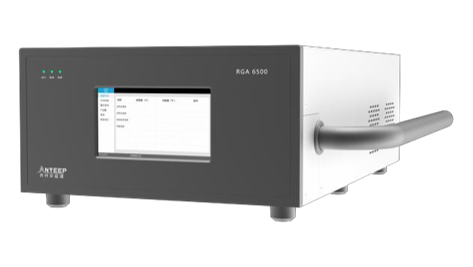

残气分析仪-安益谱 RGA 6500 残气分析仪的技术特点及其核心应用价值
安益谱 GMA 6500 残气分析仪技术解析
一、核心硬件配置
| 组件 | 技术规格 | 应用价值 |
|---|---|---|
| 质谱腔体 | 316L全金属不锈钢材质 | 耐高温、耐腐蚀、低放气率，杜绝有机材料污染 |
| 腔体温度 | 最高200℃ | 防止高沸点气体冷凝，保证检测数据真实性 |
| 真空系统 | 无油隔膜泵 + 高性能涡轮分子泵 | 全程无油，杜绝油蒸气污染，满足高纯/洁净场景 |
| 真空监测 | 全量程真空规 | 实时掌握仪器真空状态，确保分析可靠性 |
二、200℃全金属腔体的关键价值
为什么温度如此重要？
| 场景 | 常温腔体的问题 | 200℃腔体的解决方案 |
|---|---|---|
| 水蒸气检测 | H₂O在管路内壁冷凝，检测值严重偏低 | 水蒸气保持气态，真实反映腔体洁净度 |
| 高沸点有机物 | 碳氢化合物冷凝吸附，"丢峰" | 全程气态传输，数据完整性保障 |
| TGA-MS联用 | 热重炉逸出气体（数百度）遇冷冷凝 | 高温腔体直接接收，无需冷凝预处理 |
| 腐蚀性气体 | 玻璃/有机材料易被HF等腐蚀 | 316L不锈钢耐腐蚀，延长仪器寿命 |
三、无油真空系统的洁净保障
| 对比项 | 无油系统（RGA 6500） | 油封系统（传统配置） |
|---|---|---|
| 污染源 | 零油蒸气 | 油蒸汽反流污染腔体 |
| 适用场景 | 半导体、锂电池、高纯材料 | 一般工业检测 |
| 维护周期 | 长（无油污染累积） | 短（需频繁换油、清洗） |
| 检测下限 | 更低（无本底油峰干扰） | 受油峰本底限制 |
四、全量程真空规的实时监控
| 功能 | 说明 |
|---|---|
| 实时监测 | 从大气压到高真空（10⁻⁹ mbar）全程覆盖 |
| 状态诊断 | 快速识别真空泄漏、泵性能衰减等问题 |
| 工艺联动 | 支持Modbus/Profibus，对接PLC/DCS系统 |
| 数据追溯 | 真空度与质谱数据同步记录，便于故障排查 |
五、核心应用场景
1. 半导体制造与电子工业
| 应用 | 具体检测内容 | RGA 6500优势体现 |
|---|---|---|
| 工艺腔体监控 | 刻蚀/CVD/沉积腔体中H₂O、CO、CO₂、N₂、O₂ | 200℃腔体防止水蒸气冷凝，真实反映洁净度 |
| 高纯气体验证 | 电子特气（Ar、N₂、H₂）中ppm-ppb级杂质 | 无油系统避免二次污染 |
| 真空检漏 | He示踪气体定位泄漏点 | 快速响应（≤100ms），实时反馈 |
| 晶圆污染分析 | 脱附气体中的有机物、金属有机化合物 | 高温进样确保高沸点物质不冷凝 |
2. 锂电池安全与研发
| 应用 | 具体检测内容 | RGA 6500优势体现 |
|---|---|---|
| 热失控气体 | HF、CO、CO₂、CH₄、DMC、EMC等 | 316L腔体耐HF腐蚀，玻璃腔体在此场景下快速损坏 |
| 电解液泄漏 | 碳酸酯类溶剂蒸气 | 高沸点溶剂在200℃腔体中保持气态 |
| 产气机理 | SEI膜分解、正负极反应产物 | 实时在线监测，捕捉快速反应过程 |
3. 真空镀膜与材料科学
| 应用 | 具体检测内容 |
|---|---|
| PVD/CVD镀膜 | 反应气体分压、残余H₂O/O₂对薄膜质量的影响 |
| 真空热处理 | 材料脱气行为、表面污染评估 |
| 航天材料测试 | 符合ASTM E1559标准，评估真空放气特性 |
4. TGA-MS联用（热重-质谱联用）
| 应用 | RGA 6500优势体现 |
|---|---|
| 聚合物热解 | 200℃腔体+350℃加热进样管，"全热链路"无冷凝 |
| 催化剂表征（TPD/TPR） | 实时同步分析脱附产物 |
| 煤/生物质热解 | 区分N₂(m/z 28)与CO(m/z 28)，双曲面四极杆分辨率优势 |
