使用安益谱 7700 气质联用仪对 6 种塑料颗粒的组分进行分离鉴定，质谱扫描方式全扫，根据谱库检索结果进行定性。

安益谱7700单四极杆气相色谱质谱联用仪

实验条件

顶空气相色谱质谱联用法条件

进样方式：顶空进样；顶空平衡温度：80℃；顶空传输线温度：110℃；顶空定量环温度： 120℃；

顶空平衡时间：30min；压力平衡时间：1min；进样时间：0.8min。

气相色谱柱： HP-5MS 30m×0.25mm×0.25µm；进样口模式：分流；分流比：10：1；

进样口温度： 250℃；柱流速：1.0mL/min（恒流）；升温程序：40℃（1min）10℃/min 250℃（8min）。

离子源温度：240℃；传输线：250℃； 溶剂延迟：3.5min；

扫描模式：全扫（Scan）；扫 描范围：40~350amu；离子化能量：70ev；灯丝电流：100µA；EM 电压：900V。

直接进样气相色谱质谱联用法条件

进样方式：直接进样；进样量：1µL；气相色谱柱：HP-5MS 30m×0.25mm×0.25µm；

进样 口模式：不分流；进样口温度：250℃；吹扫时间：1min；吹扫流量：50mL/min；

柱流速：1.0mL/min（恒流）；升温程序：40℃（1min）10℃/min 250℃（8min）。离子源温度： 240℃；传输线：250℃；

溶剂延迟：3.5min；扫描模式：全扫（Scan）；扫描范围： 40~350amu；离子化能量：70ev；灯丝电流：100µA；EM 电压：900V。

实验结果

分别称取各塑料颗粒约 1g，分别放入各顶空瓶中，密封，进行分析。

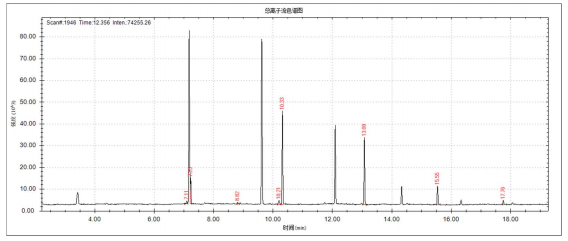

图 1 白塑料颗粒总离子流（TIC）图（顶空）

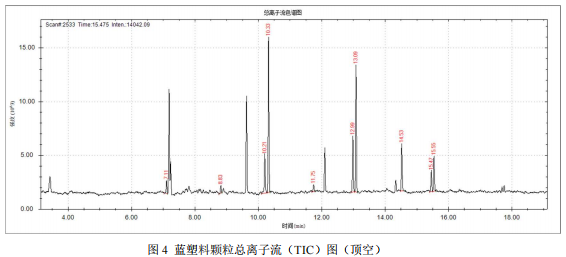

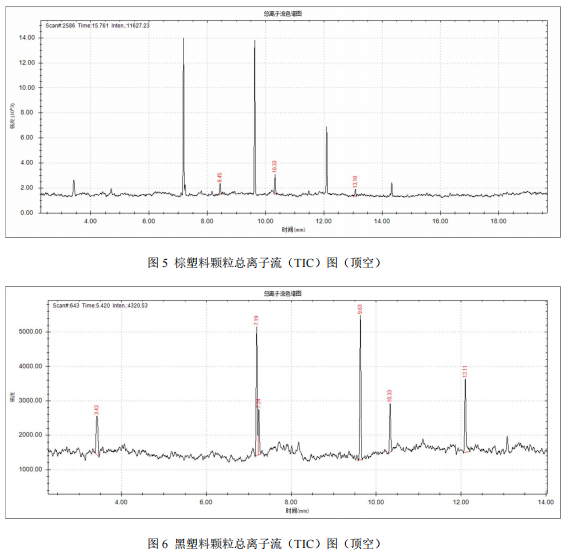

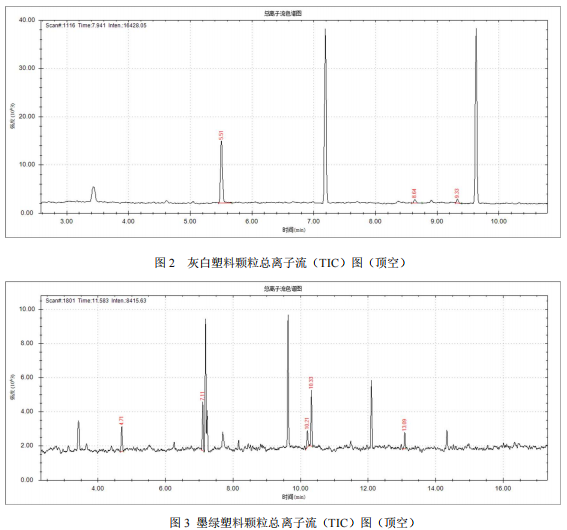

从顶空和萃取直接进样两种方法的结果可以看出：白色、墨绿色、蓝色、棕色、黑色 塑料颗粒的挥发性成分主要为烷烃类，灰白色塑料颗粒挥发性成分主要为苯系物类。顶空方法和萃取的方法测出的塑料颗粒中挥发性成分物质种类基本一致，顶空方法相比于萃取 的方法操作简单，但萃取的方法能更好的萃取出塑料颗粒物中的挥发性成分，使得沸点相 对较高含量相对较低的挥发性成分也可以被很好的检测出来。

返回上一页
