伴随着全社会人工智能、物联网、大数据等新技术的日新月异，以及质谱科学上新型离子化技术、质量分析器技术、射频等技术的推陈出新，便携式四极杆气质联用仪在火灾助燃剂检测中展现了强大的现场分析能力，尤其适用于快速筛查和初步鉴定，为确保检测数据司法可靠性的同时，极大简化与实验室台式质谱仪的数据比对及结合，提高火调现场关键物证采集效率。因此，苏州安益谱Mate 11型便携式四极杆气质联用仪有望成为火灾调查“移动实验室”中不可或缺的“关键设备”。

Mate 11便携式四极杆气质联用仪特点

1.合规性

满足现有《GB∕T 32210-2015 便携式气相色谱-质谱联用仪技术要求及试验方法》、《JJF 1164-2018气相色谱-质谱联用仪校准规范》、《GB/T 18294.5-2010 火灾技术鉴定方法 第5部分：气相色谱-质谱法》等标准要求，可出具鉴定报告，检测性能接近主流

2.适用性

配套便携式顶空（GBT 24572.2-2009 火灾现场易燃液体残留物实验室提取方法 第2部分：直接顶空进样法）、热脱附（GA/T 2075.3-2023法庭科学常见易燃液体及其残留物检验第3部分：热脱附-气相色谱/质谱法）、固相微萃取（GA/T 1515-2018 法庭科学 汽油残留物的提取检验 固相微萃取-气相色谱-质谱）等前处理装置，支持液体（含水量80%以上样品）直接进样，满足包括但不限于汽油等助燃剂及燃烧残留的现场快速检测

3.可靠性

满足GJB 150.3A-2009高温试验、GJB 150.4A-2009低温试验、GJB 150.16A-2009冲击试验等国军标技术要求，一次性连续工作30日

4.快速性

标配67L/sec真空抽速，冷启动后15分钟完成自检-自动调谐-进样口升温等全部准备工作；选配10-30米不等低热容快速色谱柱，支持1.0ml/min柱流量，实现快速分析；选配PDMS膜直接进样，秒级响应，快速筛查

5.轻便性

含电池及载气全重不超过20公斤，可车载及单兵背负，内置电池、气源或外接电源、气源

6.智能性

通讯及接口免费开放，支持远程控制，支持自动解卷积自动识别自动报警

7.安全性

离子源、四极杆、射频、真空泵、检测器、软件、工控机等关键设备，均系自研自产或国内采购；具备完整自主知识产权、软件著作权

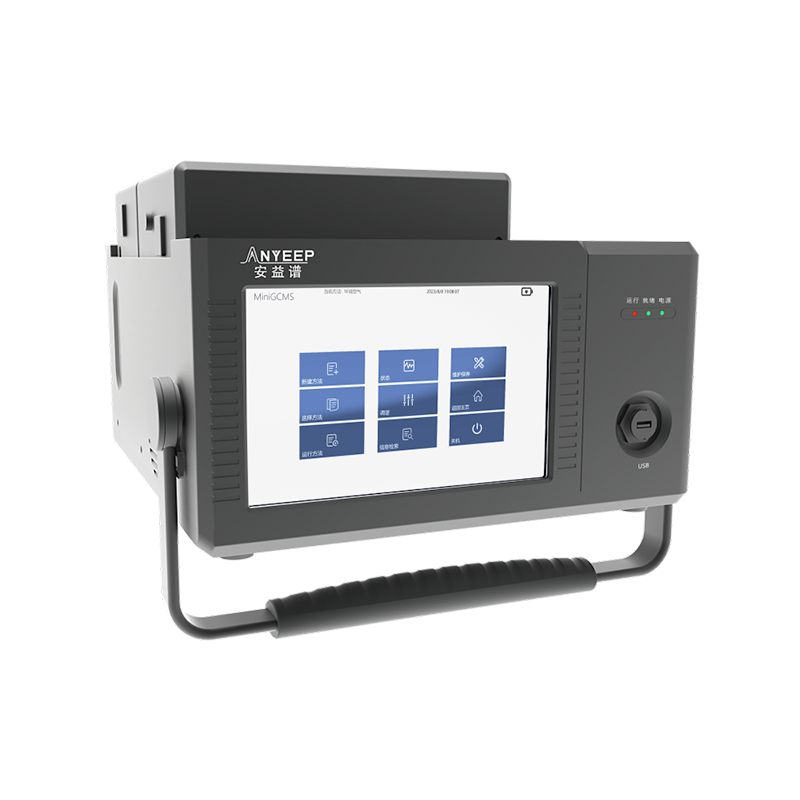

安益谱MATE 11便捷式四极杆气质联用仪

核心部件：分段式双曲面金属钼四极杆

实验部分

以市购92#汽油为例，经甲醇稀释100倍后直接进样1uL，TIC如下，后附详细报告。

1

 实验

进样方式：液体直接进样

进样量：1μL

进样口温度：240℃

分流比：100:1

柱流量：0.6ml/min

色谱柱：DB-1 LTM 30m*0.25mm*0.25μm

升温程序：30℃保持3min，5℃/min升温至80℃保持1min，

10℃/min升温至160℃保持1min

溶剂延迟：1min

离子源温度：200℃

离子源温度：200℃

扫描方式：Scan，35-400amu

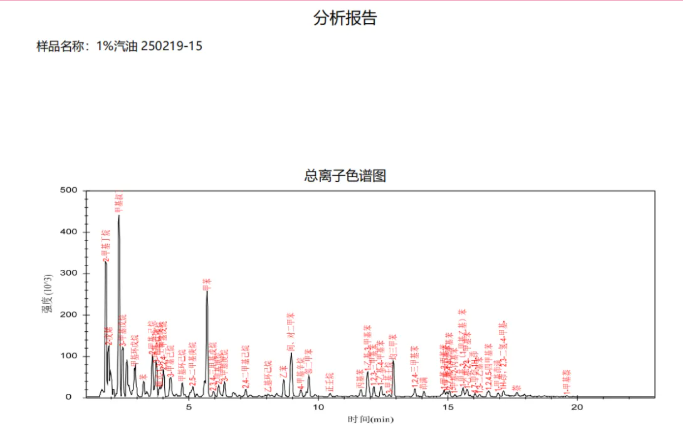

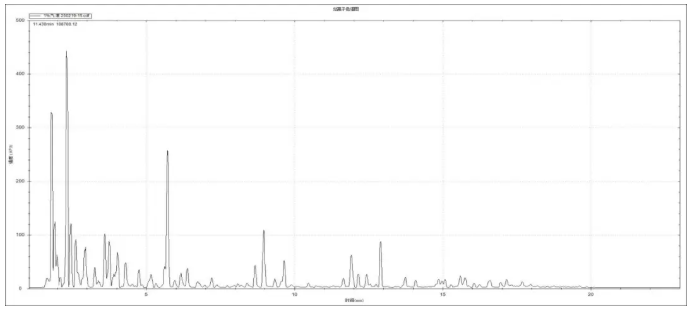

·图一 1% 92#汽油 TIC

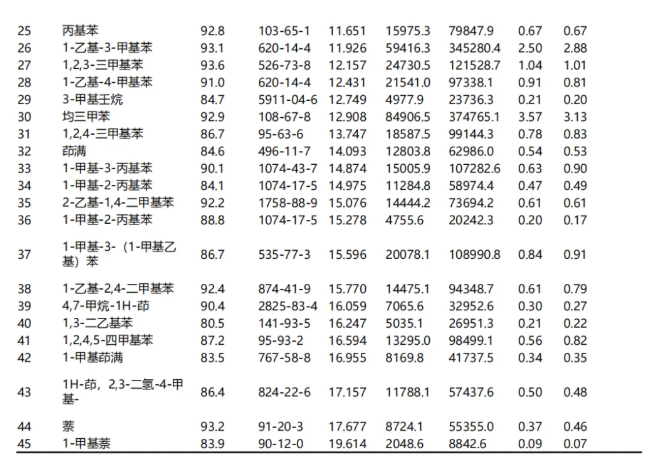

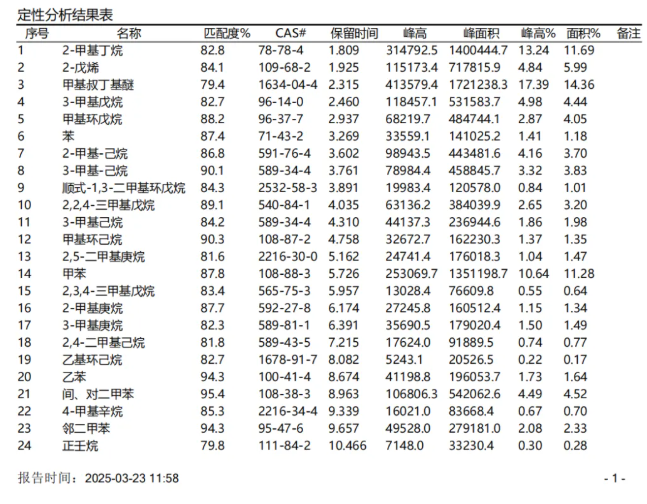

图二 1%92#汽油测试报告

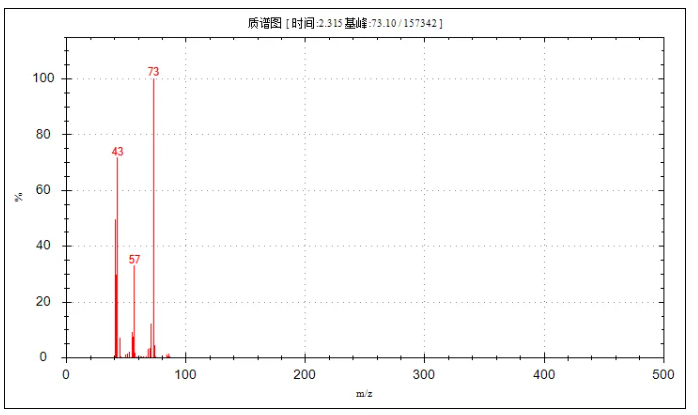

图三 甲基叔丁基醚质谱图（匹配度79.4%）

图四 甲基叔丁基醚结构式图

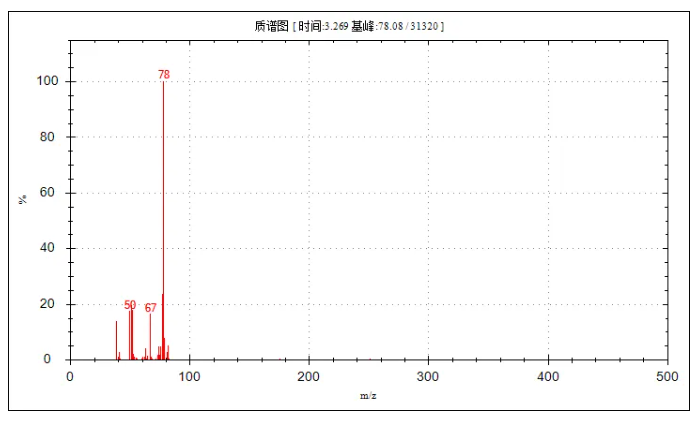

图五 苯质谱图（匹配度87.4%）

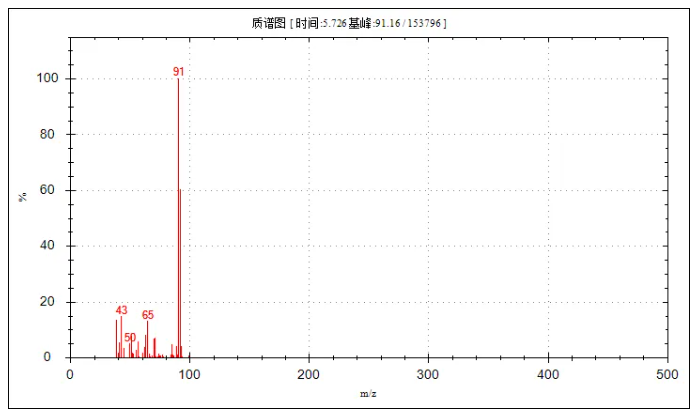

图六 甲苯质谱图（匹配度87.8%）

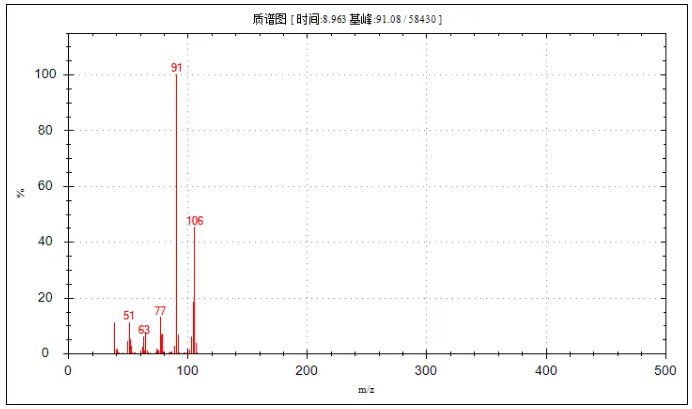

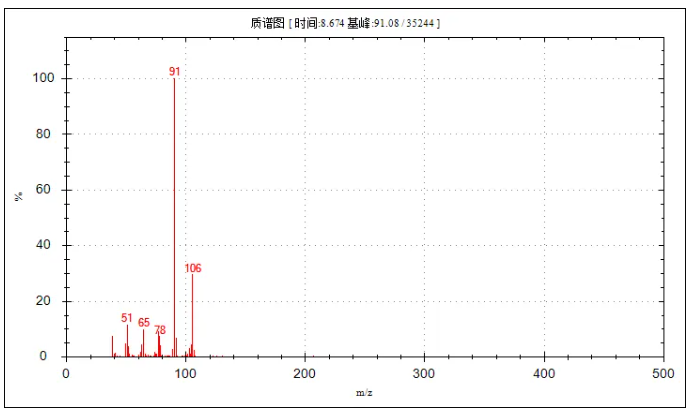

图七 乙苯质谱图（匹配度94.3%）

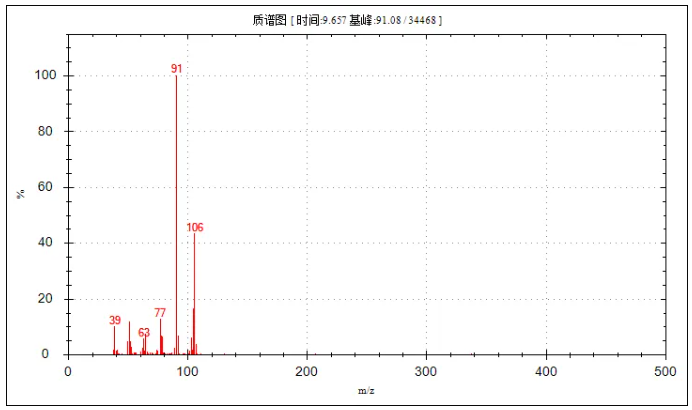

图八 间、对二甲苯质谱图（匹配度95.4%）

图九 邻二甲苯质谱图（匹配度94.3%）

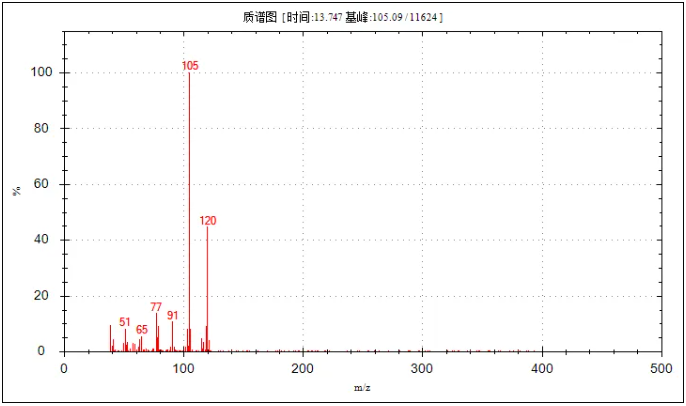

图十  1、2、4-三甲基苯质谱图（匹配度86.7%）

图十一  1、2、4-三甲基苯结构式图

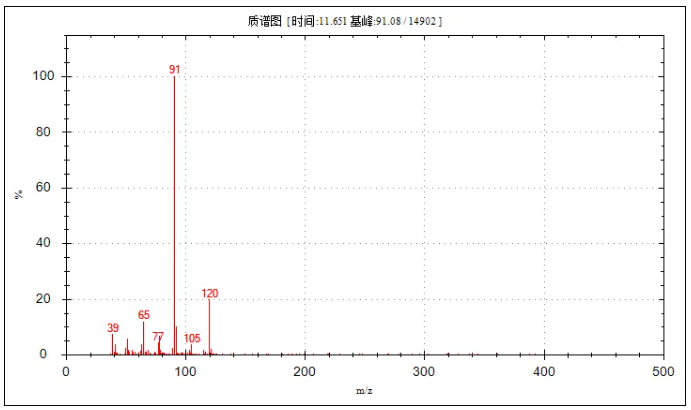

图十二 正丙苯质谱图（匹配度92.8%）

图十三 正丙苯结构式图

图十四 茚满质谱图（匹配度84.6%）

图十五 茚满结构式图

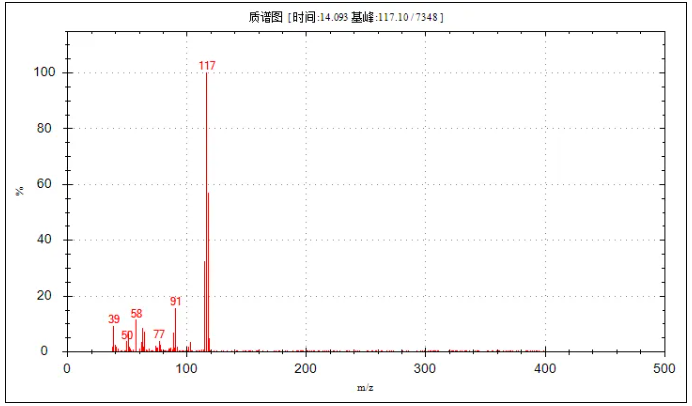

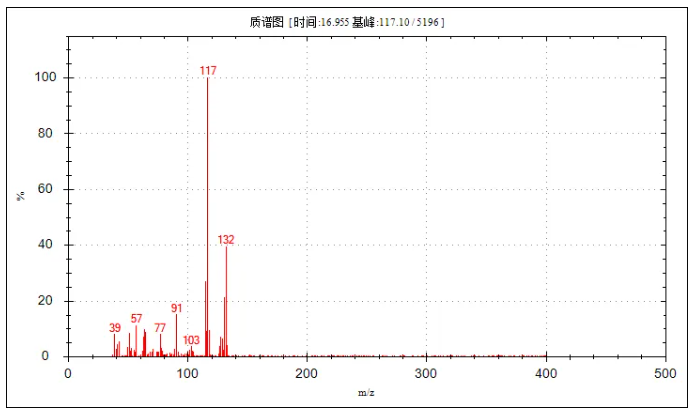

图十六 甲基茚满质谱图（匹配度83.5%）

图十七 甲基茚满结构式图

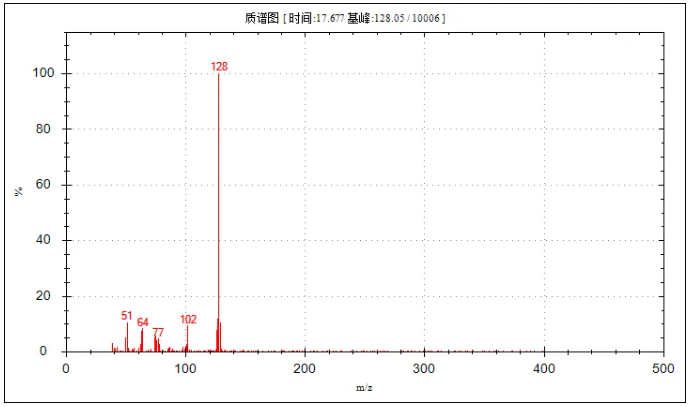

图十八 萘质谱图（匹配度93.2%）

图十九 萘结构式图

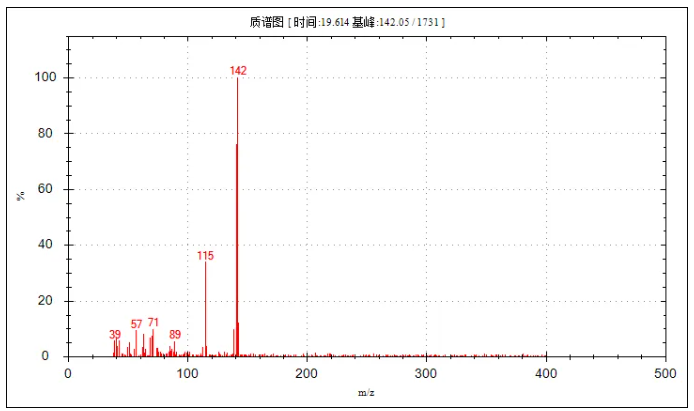

图二十 甲基萘质谱图（匹配度83.9%）

图二十一甲基萘结构式图

结论

Mate 11便携式四极杆气质联用仪可较好分离并检出1%汽油中的苯、甲苯、乙苯、二甲苯、丙苯等苯系物、烷基苯、MTBE抗爆震剂、萘、甲基萘、茚满、甲基茚满等痕量目标物，绝大部分目标物匹配度均优于80%，较之其它便携式火灾调查快速检测设备，具备快速、准确、可靠、便捷等显著优势，为公共安全领域提供了“端侧智能检测”的国产化解决方案。
