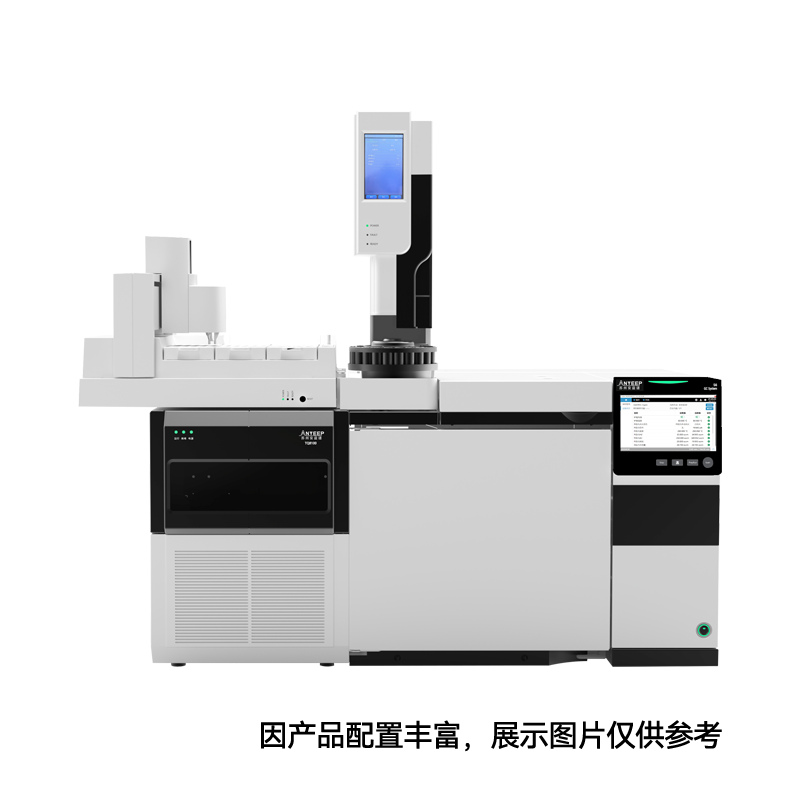

气相色谱仪

1  仪器控制面板

1.1、7英寸彩色触控屏，图形化操控界面，可进行方法编辑、序列运行、数据采集、仪器诊断和维护、状态查看及硬件配置；无需手写笔来执行触摸屏功能

1.2、内置通讯模块，可通过电脑、手机、平板实现人机分离，远程操控

1.3、本地或者远程通过仪器触控屏可一键升级仪器固件及触控屏操作系统

1.4、触控屏本地可保存测试数据，也可与色谱工作站进行数据相互同步，也可以通过USB接口复制数据

1.5、保留时间重复性<0.008%

1.6、峰面积重现性<0.5%RSD

2  柱温箱

2.1、柱箱体积：≥15L

2.2、操作温度范围：室温+4℃～450 ℃。

2.3、控温准确性：0.01℃/环境温度变化1℃

2.4、支持 32 阶柱箱升温梯度，33 个恒温平台，可梯度降温

2.5、最大升温速率：200℃/min，以0.01ºC/min增加

2.6、最长运行时间：999.9min

2.7、柱箱冷却降温，从 450℃至50℃＜3.5min

2.8、柱箱风扇4级调速：低速、常速、高速、极速

3 分流/不分流进样口，可编程电子参数设定压力、流速、分流比，电子流量控制隔垫吹扫

3.1、最高使用温度：450 ℃

3.2、柱头压力设定范围0～100psi

3.3、压力控制精度为±0.001 psi

3.4、分流比可达12500:1，避免色谱柱超载

3.5、色谱柱流量控制模式：恒压模式梯度压力模式恒流模式梯度流量模式

3.6、总流量设定范围： H2（或 He）：0～ 1250 mL/min，N2: 0～500 mL/min

3.7、隔垫吹扫电子流量控制，设定范围0~100ml/min

3.8、进样口惰性设计，使用经过去活化工艺处理的、低流失的高温隔垫；经过去活化工艺处理的石英衬管；使用高纯度的石墨垫

3.9、仪器的电子压力控制模块具有在线过滤器，可以大幅减少油气和机械杂质对于系统的干扰，减少仪器停机时间；

3.10、软件内嵌消耗品目录，可通过货号直接选择对应衬管及色谱柱，避免误操作

3.11、具有色谱柱智能识别功能，可记录色谱柱使用情况，反馈色谱柱使用信息，满足数据完整性需求

3.12、具有自动校准功能，该功能需具有使待测物保留时间完全一致的保留时间锁定效果

4 流路控制系统

4.1、最大压力设定范围：0-150psi

4.2、压力设定精度：0.001psi

4.3、流量设定范围：0-1250mL/min

4.4、压力程序最大升压/降压速率：150psi/min

4.5、压力程序的阶数：3

质谱仪部分

1 离子源: 离子源采用前开门式设计，仪器正前面简单拆装，方便离子源清洗维护和灯丝更换

1.1、离子源材料：惰性陶瓷离子源，无损双灯丝设计，灯丝受长效保护，提高灯丝寿命

1.2、灯丝电流0-500uA

1.3、离子化能量：10-280eV

1.4、接口温度：100 ℃-350℃可调，精度优于0.1℃,质谱仪自控温，不占用气相色谱仪辅助加热区

1.5、离子源温度：150 ℃-350℃

1.6、具备灯丝观察窗，直观监控灯丝工作状态

2 离子传输通道：配备独立双预四极杆，降低中性粒子干扰，防止质量分析器污染

2.1、针对不同样品基质，可自由调节预四极杆电压，确保带电离子通过效率

3 质量分析器：Q1、Q3均采用分段式纯金属共轭双曲面四极杆质量分析器，电场接近理论值，消除边缘场效应，增加离子通量；质量分析器能独立温控，最高可达200˚C，实现热清洁，免于人工维护

3.1、四极杆温度:采用冷杆技术，无需控温即可保证质量稳定性

3.2、质量范围：1.5-1250 amu(m/z)，软件能完全设置并检测

3.3、质量轴稳定性：优于 0.10 amu/48 hrs

3.4、分辨率：0.4-4 amu可调

3.5、常规扫描功能：具备全扫描、子离子扫描、母离子扫描、中性丢失扫描、选择离子

3.6、超强扫描：一针进样，可进行全扫描和选择离子同步监测与交替扫描

4 碰撞池

4.1、采用平板式四极杆结构碰撞池

4.2、碰撞池气体：高纯氮气

4.3、碰撞能量：0-100 eV

4.4、MRM速率：可达800通道/秒

4.5、最小驻留时间：0.5毫秒

4.6、碰撞池采用线性加速高压碰撞

4.7、具有氦气消除功能

5 检测器

5.1、检测器：长寿命13级打拿极电子倍增器；消除中性分子引起的背景噪声

5.2、最大扫描速度：20598u/sec，速度全程可调

5.3、动态范围：>6x10e7响应，产生从LOD往上的高达7个数量级的线性动态范围

5.4、增加模拟尾翼电压，提高中高质量范围的灵敏度

6 真空系统

6.1、前级真空：大功率机械泵，抽速≥4m³/h

6.2、高真空双腔体设计：离子源和四极杆组件分别具备独立真空腔室，提高真空稳定性

6.3、高真空泵：配备两台250L/s涡轮分子泵，抽速500L/s；分别独立控制独立运行；低真空：5.8m3/h（50Hz）；标配真空规，可实时监测真空度，实时判断质谱运行情况，避免泄露等安全事故及实验误判

6.4 最大允许色谱柱流量10ml/min，氦气，此时四极杆检测器真空优于10^-3Pa，色谱柱流量5ml/min时，四极杆检测器真空优于10^-4Pa

7 性能指标

7.1、灵敏度：EI MRM模式100fg八氟萘 OFN 272→222离子对  S/N＞40000:1

7.2、仪器检出限IDL优于2fg八氟萘，（10 fg，OFN，8次连续进样，272→222离子对，统计学上99%置信度水平，IDL≤4fg）

软件方法：

1、质谱仪气相色谱仪全中文一体化控制；同步扫描功能可一次进样测试同时获得Scan及SIM数据，提高分析效率；交替扫描功能可ScanSIM交替进行，拓展分析功能；

2、扫描功能:全扫描(FullScan)、子离子扫描(ProductIonScan)、母离子扫描(PrecursorIonScan)、中性丢失扫描(NeutralLossScan)、选择离子扫描模式(SIM)、多反应扫描模式（MRM）、动态多反应扫描模式（dMRM）触发产物离子扫描（tMRM）；可实现dMRM、SCAN及tMRM、SCAN同时扫描；

3、质谱早期维护调谐监测：监测质谱重要运行参数，通过早期维护反馈实时了解系统的整体运行状况，避免意外的仪器问题及导致的停机时间影响实验室运营；

4、软件可根据全扫描得到的数据，自动选择目标化合物的特征离子并对其进行分组，保存到分析方法当中，无须手动输入；

5、手动/自动调谐，数据采集，定量分析及谱库检索功能，分析结果报告输出；

6、质谱调谐泄露测试：可在样品采集合适阶段执行空气泄漏和水渗漏的检查，监测泄露测试的响应，保证仪器处于正常的工作状态；

7、分子泵转速电流实时监控，异常提示；

8、定量分析软件采用批处理分析模式，详细显示数据分析结果，“化合物概览”升级功能将批处理中所有样品谱图结果集中显示，快速对海量数据进行检查，并根据保留时间、定性离子丰度比偏差范围等对离群值进行标记。具备化合物浓度平均值计算、化合物浓度加和计算、质控样品准确度计算、加标样品回收率计算、多样品间进样重复性计算、校准曲线互动检查等功能；

9、定性分析软件标配解卷积功能，实现靶向和非靶向工作流程充分挖掘数据信息；

10、报告模板可定制，具备基于Excel或PDF的两种形式；

11、数据可追溯，包括活动日志、审核跟踪等，新的活动日志跟踪用户登录、登录失败、注销、登录失败、报告生成、仪器故障、复制到剪贴板以及分析人员执行的许多其他未记录在审计跟踪中的操作；

12、通用谱库:NIST23谱库；

13、控制终端：CPU六核，单主频不低于3.2G/8G内存或以上/500G硬盘或以上/DVDRW/19”LCD/结果输出终端；

多功能高温热裂解炉

1、裂解温度：室温以上10℃～1100℃（每步1℃），温度精度为±0.1℃

2、调温方式内置热电偶温度探头，可简单快捷的实时测量裂解炉内温度

3、进样方式样品直接盛于50ul/80ul的样品杯内，自由落体进入裂解炉内，无需提前涂粘或包裹样品，

4、裂解器可通过进样针直接插到色谱进样口，无任何传输线和阀体连接，使得样品气路无冷点

5、程序升温和升温速度裂解温度≥20段编程升温，升温速度：1～600℃/min

6、裂解时间设置1～999.9min；

7、数据重复性重现性数据RSD<3%(GC-MS/FID)

8、接口与接口温控热裂解仪主机带有接口针可与气相色谱进样口直接相连，具有保温夹套，接口温度ITF控制范围：40℃～450℃（每步1℃），温度精度为±0.1℃

9、超温保护功能(软件控制)：PY：1100°C；ITF：500°C

10、测试方式同一样品可完成多次进样分析，可实现单击瞬间裂解分析；热解吸/单击组合裂解分析；未知物释放气体分析等多种裂解分析模式

11、耗材耗材可重复利用

12、微型竖式垂直裂解炉，裂解室为锥形石英管，高温加热元件为陶瓷元件，

13、手动进样器可实现推拉式单击和双击进样，且有放气排空阀

14、惰性化处理的超合金毛细柱，其内部表面积为多层化学键合结构，可高度弯曲、冲击强度并可抗温度的急骤变化。

15、配置专用EGA分析柱，对样品进行热分析

售后服务

1、安装校准与试运行:仪器制造厂授权技术员在买方用户现场免费安装调试，技术指标合格。

2、培训:提供技术服务，现场培训内容（包括仪器基本原理操作使用及日常保养维修等），培训工作直至技术人员能独立操作为止。

3、质保与维修:仪器厂商提供1年的免费保修服务。

4、技术资料:提供仪器设备的安装操作手册维修保养手册等技术文件，及产品合格证质量保证书和产品软件等全套资料。
